เครื่องบรรจุเครื่องดื่มทำงานอย่างไร?

เครื่องบรรจุเครื่องดื่มทำงานตามลำดับอัตโนมัติที่มีการซิงโครไนซ์สูง โดยที่ภาชนะเปล่าจะถูกฆ่าเชื้อ ถ่ายโอนผ่านระบบสายพานลำเลียงที่มีความแม่นยำ เติมด้วยปริมาตรของเหลวเป้าหมายโดยใช้กลไกการจ่ายแรงดัน แรงโน้มถ่วง ไอโซบาริก หรือเพอริสแตลติก และปิดฝาทันทีภายใต้สภาวะสุขอนามัยที่เข้มงวดเพื่อให้มั่นใจถึงความเสถียรของชั้นวาง ความแม่นยำของปริมาตร และประสิทธิภาพการดำเนินงานที่ความเร็วสูง

สารบัญ

• เครื่องบรรจุเครื่องดื่มคืออะไร?

• หลักการทำงานของเครื่องบรรจุเครื่องดื่ม

• ระบบปั๊มเติมเพอริสแตลติค

เครื่องบรรจุเครื่องดื่มคืออะไร?

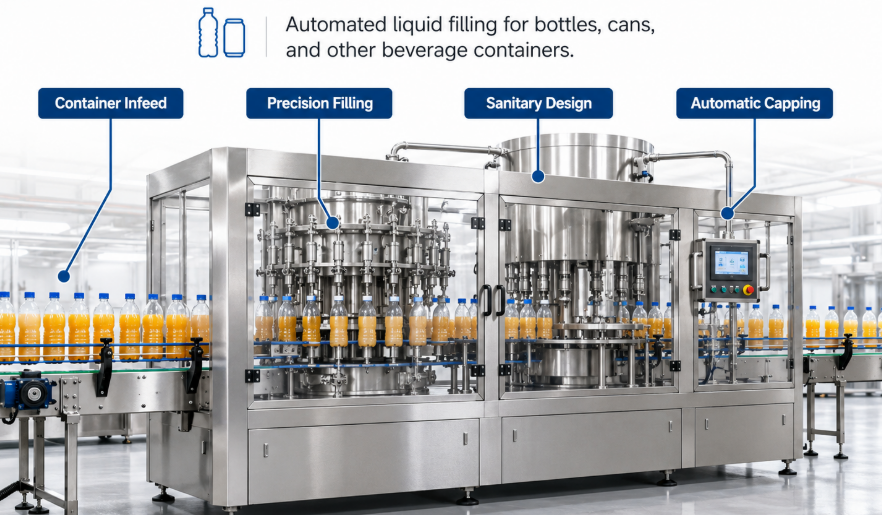

เครื่องบรรจุเครื่องดื่มคือระบบอุตสาหกรรมอัตโนมัติที่ออกแบบมาเพื่อวัด จ่าย และปิดผนึกผลิตภัณฑ์ของเหลวลงในบรรจุภัณฑ์ เช่น ขวดแก้ว ภาชนะ PET กระป๋องอะลูมิเนียม หรือกระเป๋าที่มีความแม่นยำสูงและปริมาณการปฏิบัติงาน

กรอบการทำงานของเครื่องบรรจุเครื่องดื่มขึ้นอยู่กับการบูรณาการที่ซับซ้อนของส่วนประกอบทางวิศวกรรมเครื่องกล นิวแมติก ไฟฟ้า และไดนามิกของไหล ในสายการผลิตที่มีกำลังการผลิตสูงสมัยใหม่ เครื่องบรรจุเครื่องดื่มทำหน้าที่เป็นส่วนหนึ่งของการกำหนดค่าแบบ monobloc หรือ tribloc ซึ่งการล้างภาชนะ การบรรจุของเหลว และการปิดฝาจะเกิดขึ้นภายในตัวเครื่องสุขาภิบาลแบบปิดเพียงแห่งเดียว ระบบเหล่านี้รองรับตัวกลางของเหลวที่หลากหลาย ตั้งแต่น้ำไม่อัดลมความหนืดต่ำและเครื่องดื่มบริสุทธิ์ ไปจนถึงของเหลวที่มีความหนืดสูงที่มีเยื่อแขวนลอย เช่นเดียวกับของเหลวอัดลมที่ต้องการการจัดการแรงดันต้าน การป้อนภาชนะจะซิงโครไนซ์โดยใช้สตาร์วีล สกรูไทม์มิ่ง และป้อมปืนเชิงเส้นหรือแบบหมุน เพื่อให้มั่นใจว่าวางตำแหน่งได้อย่างแม่นยำภายใต้หัวฉีดเติมแต่ละอัน โดยไม่มีการเสียรูปทางกลหรือของเหลวหก

ข้อพิจารณาทางวิศวกรรมสำหรับเครื่องบรรจุเครื่องดื่มประสิทธิภาพสูงให้ความสำคัญกับการออกแบบที่ถูกสุขลักษณะ ความแข็งแกร่งของโครงสร้าง และความสามารถในการเปลี่ยนภาชนะที่ยืดหยุ่น ส่วนประกอบที่สัมผัสกับผลิตภัณฑ์ เช่น อ่างเก็บน้ำของเหลว วาล์วเติม กระบอกจ่าย และท่อส่ง ผลิตขึ้นโดยใช้สแตนเลสเกรดสูง เช่น AISI 316L ซีลและปะเก็นใช้วัสดุอีลาสโตเมอร์เกรดอาหาร เช่น EPDM, PTFE หรือ Viton เพื่อทนต่อความเครียดจากความร้อนและการสัมผัสสารเคมีในระหว่างรอบ Clean-In-Place (CIP) และการฆ่าเชื้อในสถานที่ (SIP) กรอบโครงสร้างประกอบด้วยตู้กันน้ำระดับ IP65 หรือ IP67 พื้นผิวระบายน้ำลาด และการออกแบบสุขอนามัยแบบไร้กรอบเพื่อป้องกันการสะสมของฟิล์มชีวภาพและการปนเปื้อนข้ามระหว่างการดำเนินการผลิตหลายกะอย่างต่อเนื่อง

จากจุดยืนในการปฏิบัติงาน การประเมินของลูกค้าในอุตสาหกรรมมักมุ่งเน้นไปที่ความแม่นยำในการควบคุมการไหลของของเหลว การลดการรับออกซิเจน และประสิทธิภาพการใช้พลังงาน ผู้ผลิตเครื่องดื่มในยุโรปและต่างประเทศมักนิยมใช้แท่นบรรจุที่ติดตั้งเครื่องวัดอัตราการไหลแบบเหนี่ยวนำแม่เหล็กไฟฟ้าหรือเครื่องวัดอัตราการไหลมวล (ระบบโบลิทาร์) เหนือระบบลูกลอยเชิงกล ความต้องการนี้ได้รับแรงหนุนจากความต้องการการบรรจุตามปริมาตรแบบไม่สัมผัส ซึ่งช่วยลดการสึกหรอทางกล ลดเวลาหยุดทำงานของการบำรุงรักษา และช่วยให้สามารถปรับสูตรดิจิทัลได้อย่างรวดเร็วผ่านอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรของตัวควบคุมตรรกะแบบโปรแกรมได้ (PLC) ระบบขั้นสูงผสานรวมการตรวจสอบระดับการบรรจุแบบเรียลไทม์ การปฏิเสธคอนเทนเนอร์ที่มีข้อบกพร่องแบบอัตโนมัติ และระบบกำจัดอากาศแบบสุญญากาศประสิทธิภาพสูง เพื่อรักษาระดับการบรรจุที่แน่นอนพร้อมทั้งยืดอายุการเก็บรักษาผลิตภัณฑ์

ข้อควรระวังในการบำรุงรักษาและสุขอนามัยในการใช้งาน: การตรวจสอบซีลวาล์วเติม เมมเบรนไดอะแฟรม และโอริงนิวแมติกเป็นประจำเป็นสิ่งสำคัญอย่างยิ่งในการป้องกันการรั่วไหลในระดับไมโครและการเสื่อมสภาพของปริมาตรการเติม วงจร CIP สุขาภิบาลต้องดำเนินการที่ความเข้มข้นทางเคมีที่แนะนำ (โซดาไฟ 1.5% ถึง 2.0% ที่อุณหภูมิ 80°C) ตามด้วยการล้างด้วยน้ำร้อนอย่างละเอียด การหล่อลื่นกลไกขับเคลื่อนสตาร์วีลและเฟืองเปลี่ยนเกียร์ต้องใช้น้ำมันหล่อลื่น NSF H1 เกรดอาหารโดยเฉพาะ เพื่อป้องกันความเสี่ยงในการปนเปื้อน

หลักการทำงานของเครื่องบรรจุเครื่องดื่ม

หลักการทำงานของเครื่องบรรจุเครื่องดื่มขึ้นอยู่กับความแตกต่างของแรงดันที่ควบคุม การสั่งงานวาล์วทางกลหรืออิเล็กทรอนิกส์ และกลไกการถ่ายเทของเหลวตามปริมาตรหรือแรงโน้มถ่วง เพื่อให้ได้ระดับการบรรจุที่สม่ำเสมอทั่วทั้งภาชนะ

เพื่อให้เข้าใจกลไกการทำงานของเครื่องบรรจุเครื่องดื่ม กระบวนการจะต้องแบ่งออกเป็นวิธีการถ่ายโอนของเหลวที่แตกต่างกัน ระบบเติมแรงโน้มถ่วงใช้แรงดันบรรยากาศโดยวางโถของเหลวไว้เหนือภาชนะ เมื่อวาล์วเติมเปิดขึ้นเมื่อสัมผัสกับภาชนะ แรงดันที่หัวไฮโดรสแตติกจะทำให้เครื่องดื่มไหลลงสู่ขวดจนกระทั่งระดับของเหลวครอบคลุมท่อระบายอากาศ และหยุดการไหล การเติมด้วยแรงดันหรือการบรรจุด้วยแรงดันต้าน (ไอโซบาริก) ใช้สำหรับเครื่องดื่มอัดลม เช่น เบียร์ น้ำอัดลม และสปาร์คกลิ้งไซเดอร์ ในเครื่องบรรจุเครื่องดื่มแบบไอโซบาริก ภาชนะจะถูกอัดความดันด้วยก๊าซคาร์บอนไดออกไซด์หรือก๊าซไนโตรเจนในขั้นแรกเพื่อให้ตรงกับแรงดันภายในโถผลิตภัณฑ์ ป้องกันการไล่ก๊าซอย่างรวดเร็วและเกิดฟองมากเกินไปในระหว่างการป้อนของเหลว เมื่อแรงดันเท่ากันเกิดขึ้น วาล์วของเหลวแบบสปริงหรือแบบนิวแมติกจะเปิดขึ้น ช่วยให้ของเหลวที่ใช้แรงโน้มถ่วงช่วยไหลได้อย่างราบรื่นในขณะที่ก๊าซหลบหนีผ่านช่องปรับสมดุล

การบรรจุแบบร้อนแสดงถึงหลักการทำงานแบบพิเศษทางความร้อนและเชิงกลอีกประการหนึ่งที่ใช้กันอย่างแพร่หลายกับน้ำผลไม้ที่เป็นกรด ชา และเครื่องดื่มเกลือแร่เพื่อสุขภาพ ในการบรรจุแบบร้อน ผลิตภัณฑ์จะได้รับการประมวลผลด้วยความร้อนและส่งไปยังเครื่องบรรจุเครื่องดื่มที่อุณหภูมิระหว่าง 85°C ถึง 92°C เครื่องจะหมุนเวียนของเหลวร้อนอย่างต่อเนื่องผ่านส่วนหัววาล์วเมื่อไม่มีภาชนะบรรจุ เพื่อให้มั่นใจว่าบริเวณที่สัมผัสกับของเหลวจะรักษาอุณหภูมิในการฆ่าเชื้อตามที่กำหนด เมื่อขวดเข้าสู่ตำแหน่งเติม วาล์วจะเปิดและเติมในภาชนะในขณะที่การล้างด้วยไอน้ำหรืออากาศปลอดเชื้อจะป้องกันไม่ให้อากาศภายนอกเข้าไป ทันทีหลังจากบรรจุ ภาชนะจะถูกปิดผนึกและเอียงหรือกลับด้านเพื่อฆ่าเชื้อพื้นผิวด้านในของฝาปิดโดยใช้ความร้อนของผลิตภัณฑ์ที่เหลือ หลังจากนั้นจะเข้าสู่อุโมงค์ทำความเย็นเพื่อลดความเครียดจากความร้อนบนโครงสร้างบรรจุภัณฑ์ PET

ตัวเลือกการออกแบบทางวิศวกรรมสมัยใหม่สะท้อนถึงลำดับความสำคัญด้านการทำงานที่เข้มงวดซึ่งสังเกตได้ในตลาดการผลิตเครื่องดื่มทั่วโลก ผู้ออกแบบอุปกรณ์ได้รวมแอคทูเอเตอร์วาล์วที่ขับเคลื่อนด้วยกระบอกสูบนิวแมติกและแท่นยกที่ขับเคลื่อนด้วยเซอร์โวเพื่อกำจัดแรงกระแทกทางกลระหว่างการยกตู้คอนเทนเนอร์ ลูกค้าให้ความสำคัญกับระบบการนำของเหลวกลับมาใช้ใหม่ การทำโปรไฟล์อัตราการไหลที่แม่นยำ และการตรวจจับระดับทางอิเล็กทรอนิกส์อย่างสม่ำเสมอ เหนือระบบโพรบเชิงกลแบบเก่า การกำหนดค่าระดับไฮเอนด์มีโปรไฟล์การเติมแบบความเร็วคู่—การไหลเริ่มต้นที่รวดเร็วเพื่อเพิ่มปริมาณงาน ตามด้วยเฟสการชะลอตัวรองที่ช้าเพื่อป้องกันการกระเด็นกลับและการเกิดฟอง ระบบขั้นสูงประกอบด้วยเครื่องบรรจุเครื่องดื่มที่ติดตั้งเครื่องกรองอากาศปลอดเชื้อ (HEPA H14) เหนือแผงหมุนฟิลเลอร์แบบหมุน เพื่อรักษาโซนการไหลแบบลามินาร์แรงดันบวกที่ช่วยปกป้องกระแสของเหลวแบบเปิดจากอนุภาคในอากาศ

1. กลศาสตร์การป้อนเข้าตู้คอนเทนเนอร์และการจัดทำดัชนี

ภาชนะบรรจุจะเข้าสู่เครื่องบรรจุเครื่องดื่มผ่านทางสายพานลำเลียงอากาศหรือโซ่ระแนงแบบโมดูลาร์ สกรูไทม์มิ่งป้อนเข้าจะแยกภาชนะออกเป็นระยะที่สม่ำเสมอซึ่งตรงกับระยะพิทช์ของวงล้อหมุน สตาร์วีลที่ติดตั้งช่องเจาะกระเป๋าจะขนถ่ายภาชนะไปยังแท่นยกแบบกลไกหรือแบบนิวแมติกซึ่งวางอยู่ใต้วาล์วเติมโดยตรง

2. การปิดผนึก แรงดัน และการจ่ายของเหลว

ในระบบแรงดันต้านและแรงโน้มถ่วง คอภาชนะจะถูกยึดไว้กับปะเก็นยางอนามัยใต้หัวฉีดวาล์ว สำหรับผลิตภัณฑ์อัดลม การกระตุ้นวาล์ว CO2 จะเพิ่มแรงดันภายในขวดเพื่อทำให้แรงดันถังเท่ากันก่อนที่ซีลของเหลวจะยกขึ้น ของเหลวจะไหลเข้าสู่คอนเทนเนอร์ไปตามผนังคอนเทนเนอร์ภายในผ่านกรวยกระจาย ช่วยลดความปั่นป่วนและการกักเก็บอากาศ

3. การดมกลิ่น การปล่อยก๊าซ และการป้อนออกของตู้คอนเทนเนอร์

เมื่อถึงระดับการเติมหรือขีดจำกัดปริมาตรที่กำหนดไว้ วาล์วของเหลวจะปิดสนิท ในระบบอัดลม กระบวนการระบายแรงดันที่มีการควบคุมที่เรียกว่าการดมกลิ่นจะเปิดช่องระบายขนาดเล็กเพื่อระบายก๊าซเฮดสเปซอย่างปลอดภัยก่อนที่ขวดจะหลุดออกจากยางซีล ภาชนะที่เติมแล้วจะถูกถ่ายโอนผ่านวงล้อหมุนตรงกลางไปยังสถานีปิดฝาโดยตรง

เคล็ดลับการเพิ่มประสิทธิภาพหลักการทำงาน: เพื่อป้องกันการเกิดฟองมากเกินไประหว่างการบรรจุไอโซบาริก ให้รักษาอุณหภูมิเครื่องดื่มของผลิตภัณฑ์อย่างเคร่งครัดระหว่าง 2°C ถึง 4°C เนื่องจากความสามารถในการละลายของคาร์บอนไดออกไซด์จะลดลงอย่างรวดเร็วที่อุณหภูมิสูง ตรวจสอบให้แน่ใจว่าวาล์วดมทำงานโดยมีการระบายอากาศตามสัดส่วนที่ราบรื่น เพื่อหลีกเลี่ยงไม่ให้แรงดันตกกะทันหันจนทำให้ผลิตภัณฑ์เดือด ตรวจสอบว่ากริปเปอร์แบบหนีบคอรักษาแรงตึงที่สม่ำเสมอเพื่อขจัดการเลื่อนหลุดของคอนเทนเนอร์ในระหว่างการจัดทำดัชนีด้วยความเร็วสูง

ระบบปั๊มเติมเพอริสแตลติค

ระบบปั๊มเติมแบบเพอริสแตลติคใช้ลูกกลิ้งท่อแบบยืดหยุ่นที่มีการเคลื่อนที่เชิงบวกเพื่อแยกผลิตภัณฑ์ที่เป็นของเหลวภายในทางเดินของเหลวที่ปราศจากเชื้อ ให้การจ่ายตามปริมาตรที่แม่นยำสำหรับการผลิตเครื่องดื่มที่มีความบริสุทธิ์สูงโดยเฉพาะ

เทคโนโลยีการสูบจ่ายเพอริสแตลติคแสดงถึงกลไกการจ่ายของเหลวแบบพิเศษที่รวมอยู่ในระบบการบรรจุเครื่องดื่มที่มีความแม่นยำสูง แตกต่างจากปั๊มลูกสูบหรือปั๊มกลีบหมุนทั่วไป เครื่องบรรจุเครื่องดื่มรีดท่อจะจำกัดสื่อของเหลวทั้งหมดไว้ภายในท่ออีลาสโตเมอร์ที่ยืดหยุ่นอย่างต่อเนื่อง ในขณะที่โรเตอร์ปั๊มหมุน ลูกกลิ้งหรือรองเท้าที่มีระยะห่างจะบีบอัดท่อกับรางตัวเรือนครึ่งวงกลม การเคลื่อนไหวแบบบีบนี้จะสร้างการผนึกการเคลื่อนที่ที่เป็นบวก โดยกักปริมาตรของเหลวที่กำหนดไว้และขับเคลื่อนไปข้างหน้าผ่านหัวฉีดจ่าย ด้านหลังจุดอัดแต่ละจุด การนำกลับคืนแบบยืดหยุ่นของท่ออัดจะสร้างสุญญากาศอย่างต่อเนื่องเพื่อดึงของเหลวออกจากถังจ่าย เพื่อให้มั่นใจว่าการส่งของเหลวราบรื่นและไม่ปั่นป่วน

ข้อได้เปรียบทางวิศวกรรมเบื้องต้นของการจ่ายสารรีดท่อภายในเครื่องบรรจุเครื่องดื่มอยู่ที่การขจัดความเสี่ยงในการปนเปื้อนข้ามและการเสื่อมสภาพของซีลเชิงกลโดยสิ้นเชิง เนื่องจากไม่มีเฟืองภายใน วาล์ว กระเพาะปัสสาวะ หรือส่วนประกอบที่เป็นโลหะสัมผัสโดยตรงกับผลิตภัณฑ์ ความเสี่ยงของการปนเปื้อนของของเหลว การไหลของอนุภาค หรือบริเวณที่ติดเชื้อแบคทีเรียจึงแทบจะเป็นศูนย์ เมื่อสลับระหว่างสูตรเครื่องดื่ม รสชาติ หรือสารเข้มข้นออร์แกนิกที่แตกต่างกัน ผู้ปฏิบัติงานสามารถเปลี่ยนเส้นทางของเหลวทั้งหมดได้โดยการเปลี่ยนชุดท่อแบบใช้แล้วทิ้งหรือหม้อนึ่งฆ่าเชื้อได้ ความสามารถนี้ช่วยลดเวลาการตรวจสอบ CIP, การใช้น้ำล้างด้วยสารเคมี และเวลาหยุดทำงานที่เกี่ยวข้องกับการแยกชิ้นส่วนวาล์วเชิงกลในโรงงานแปรรูปเครื่องดื่มหลากหลายรสชาติได้อย่างมาก

จากมุมมองของการยอมรับในอุตสาหกรรม ผู้ผลิตเครื่องดื่มในยุโรปและเอเชียมักใช้สายการบรรจุปั๊มรีดท่อสำหรับผลิตภัณฑ์ของเหลวที่มีมูลค่าสูง เครื่องดื่มช็อตพิเศษในปริมาณต่ำ สารสกัดจากพฤกษศาสตร์ และการเติมกลิ่นรสในปริมาณเล็กน้อย ผู้ออกแบบอุปกรณ์ปรับระบบเหล่านี้ให้เหมาะสมโดยการจับคู่หัวปั๊มรีดท่อกับสเต็ปเปอร์มอเตอร์ที่มีความละเอียดสูงหรือเซอร์โวไดรฟ์ AC ที่สามารถแบ่งการหมุนของปั๊มเดี่ยวออกเป็นหลายพันขั้นแยกกัน การตั้งค่านี้ให้ความแม่นยำเชิงปริมาตรที่ยอดเยี่ยม (มักจะเกิน ±0.1%) การจัดการของเหลวที่มีแรงเฉือนต่ำซึ่งรักษาความหนืดของของเหลว และหยดย้อนกลับเป็นศูนย์เมื่อจับคู่กับซอฟต์แวร์ควบคุมมอเตอร์ดูดอัตโนมัติ การติดตั้งโซลูชันเครื่องจักรบรรจุเครื่องดื่มอเนกประสงค์ที่รวมโมดูลการจ่ายสารรีดท่อช่วยให้ผู้ผลิตสามารถใช้งานของเหลวที่ละเอียดอ่อนได้โดยปราศจากความเครียดจากความร้อนหรือแรงเฉือน

1. การแยกแบบสัมบูรณ์และความสมบูรณ์ของของไหลสุขาภิบาล

ระบบปั๊มรีดท่อช่วยรับประกันว่าเครื่องดื่มยังคงถูกห่อหุ้มอยู่ในท่อปลอดเชื้อตั้งแต่ถังเก็บไปจนถึงหัวฉีดจ่ายภาชนะสุดท้าย การแยกทางกายภาพโดยสมบูรณ์นี้ช่วยปกป้องสูตรผสมที่ละเอียดอ่อนจากจาระบี การปนเปื้อนของอนุภาค และการเสื่อมสภาพของซีลเชิงกลซึ่งพบได้ทั่วไปในปั๊มเกียร์กลหรือลูกสูบ

2. การจ่ายสารที่มีความแม่นยำสูงและการควบคุมการป้องกันน้ำหยด

ด้วยการควบคุมการหมุนของโรเตอร์ผ่านการวางตำแหน่งเซอร์โวอิเล็กทรอนิกส์ ปั๊มรีดท่อจึงให้ความแม่นยำในการจ่ายปริมาตรตามปริมาตรตลอดช่วงความหนืดที่แปรผันได้อย่างยอดเยี่ยม เมื่อสิ้นสุดรอบการเติม มอเตอร์ปั๊มจะกลับทิศทางชั่วขณะ (ฟังก์ชันดูดกลับที่ตั้งโปรแกรมได้) ดึงของเหลวส่วนเกินออกจากปลายหัวฉีดเพื่อป้องกันไม่ให้หยดของเหลวปนเปื้อนเกลียวคอภาชนะหรือสายพานลำเลียง

3. ลดการบำรุงรักษาและการเปลี่ยนแปลงอย่างรวดเร็ว

การบำรุงรักษาระบบปั๊มรีดท่อนั้นง่ายขึ้น เนื่องจากไม่มีไดนามิกซีล เช็ควาล์ว หรือโอริงภายใน การบำรุงรักษาเชิงป้องกันประกอบด้วยการตรวจสอบเป็นระยะและการเปลี่ยนชิ้นส่วนท่ออ่อนโดยอิงตามชั่วโมงอายุการใช้งานของความยืดหยุ่นทางกลที่คำนวณไว้ เจ้าหน้าที่ควบคุมสายการผลิตสามารถทำการเปลี่ยนเส้นทางของของไหลได้ภายในไม่กี่นาทีโดยไม่ต้องใช้เครื่องมือกลเฉพาะทาง

เคล็ดลับการบำรุงรักษาระบบรีดท่อ: ตรวจสอบความยืดหยุ่นของท่อและการสึกหรอของผนังเป็นประจำ เพื่อหลีกเลี่ยงไม่ให้ปริมาตรเคลื่อนไปทีละน้อยซึ่งเกิดจากการเสื่อมสภาพของท่อเชิงกล เลือกซิลิโคนที่แข็งตัวด้วยแพลตตินัมหรือท่อเทอร์โมพลาสติกชนิดพิเศษที่ได้รับการจัดอันดับโดยเฉพาะสำหรับความทนทานแบบวงรอบยืดหยุ่นสูงในการผลิตของเหลวอย่างต่อเนื่อง ตรวจสอบให้แน่ใจว่าแคลมป์กำหนดตำแหน่งท่อรักษาแนวเดียวกันโดยไม่ต้องหนีบ เพื่อป้องกันการไหลจำกัดหรือการแตกของท่อก่อนเวลาอันควร

การวิเคราะห์ทางเทคนิคที่ครอบคลุมของสถาปัตยกรรมเครื่องบรรจุเครื่องดื่ม

การทำความเข้าใจวิธีการทำงานของเครื่องบรรจุเครื่องดื่มสมัยใหม่จำเป็นต้องประเมินระบบนิเวศที่สมบูรณ์ของระบบย่อยที่เชื่อมต่อถึงกันซึ่งก่อให้เกิดสายการบรรจุความเร็วสูง นอกเหนือจากการจ่ายของเหลวขั้นพื้นฐานแล้ว การผลิตสมัยใหม่ยังต้องการการประสานงานที่ราบรื่นระหว่างการขนส่งขวดแบบกลไก ป้อมปิดฝาแบบนิวแมติก การตรวจจับการไหลแบบอิเล็กทรอนิกส์ และลูปป้อนกลับการควบคุมคุณภาพแบบอัตโนมัติ โครงโครงสร้างของเครื่องบรรจุเครื่องดื่มทำหน้าที่เป็นรากฐานสำหรับส่วนประกอบย่อยเหล่านี้ ซึ่งได้รับการออกแบบทางวิศวกรรมโดยใช้โครงท่อสแตนเลสสำหรับงานหนักพร้อมรางน้ำลาดเอียงในตัวเพื่อรวบรวมของเหลวที่ชะล้างและของเหลวที่หกรั่วไหล เพื่อนำทางไปยังท่อระบายน้ำส่วนกลาง

พลศาสตร์ของการขนส่งตู้คอนเทนเนอร์ภายในเครื่องบรรจุเครื่องดื่มขึ้นอยู่กับการกำหนดค่าการจัดการคอหรือการจัดการฐานที่แม่นยำ สำหรับบรรจุภัณฑ์พลาสติก PET เทคโนโลยีการหนีบคอได้กลายเป็นมาตรฐานอุตสาหกรรมระดับโลก สตาร์วีลที่ใช้จับคอจะรองรับขวดด้วยวงแหวนคอตลอดการล้าง การบรรจุ และการปิดฝา การออกแบบนี้ให้ข้อได้เปรียบในการดำเนินงานที่สำคัญ: ผู้ปฏิบัติงานในสายการผลิตสามารถเปลี่ยนความจุปริมาตรขวด (เช่น จาก 500 มล. เป็น 1.5 ลิตร) โดยไม่ต้องเปลี่ยนส่วนประกอบที่มีระดับความสูงหรือแผ่นยึดฐาน โดยที่ผิวส่วนคอยังคงเหมือนเดิม การออกแบบระบบกันสะเทือนบริเวณคอนี้ช่วยลดเวลาหยุดทำงานระหว่างการเปลี่ยนแปลงขนาดภาชนะ ลดความเสี่ยงจากการกระแทกด้วยกลไกบนบรรจุภัณฑ์ PET น้ำหนักเบาที่มีผนังบาง และช่วยให้มั่นใจได้ถึงการจัดตำแหน่งหัวฉีดถึงคออย่างสม่ำเสมอตลอดความเร็วของสายการผลิตที่แปรผัน

ท่อร่วมป้อนของเหลวและชามจ่ายหลักถือเป็นอีกขอบเขตทางวิศวกรรมที่สำคัญภายในเครื่องบรรจุเครื่องดื่ม ผลิตภัณฑ์เครื่องดื่มจะเข้าสู่โถจ่ายส่วนกลางผ่านข้อต่อแบบหมุนที่ติดตั้งที่ด้านบนของม้าหมุน เซ็นเซอร์ระดับภายในถังจะรักษาความสูงของส่วนหัวของของเหลวให้คงที่โดยใช้วาล์วควบคุมทางเข้าตามสัดส่วนหรือปั๊มป้อนที่ควบคุมความถี่ การรักษาระดับของเหลวให้คงที่ถือเป็นสิ่งสำคัญสำหรับระบบแรงโน้มถ่วงและระบบไอโซบาริก เนื่องจากความผันผวนของความลึกของของเหลวส่งผลโดยตรงต่อแรงดันอุทกสถิตและความเร็วการไหลผ่านวาล์วเติม ระบบเติมเครื่องดื่มขั้นสูงมีการหุ้มไนโตรเจนอย่างต่อเนื่องภายในชามหลัก แทนที่อากาศในบรรยากาศด้วยก๊าซเฉื่อยเพื่อป้องกันการเกิดออกซิเดชันของผลิตภัณฑ์ในระหว่างกะการผลิตที่ยาวนาน

กลไกการปิดฝาแสดงถึงขั้นตอนสำคัญขั้นสุดท้ายในการตั้งค่าเครื่องบรรจุเครื่องดื่มแบบไตรบล็อก ป้อมปืนปิดจะซิงโครไนซ์ทางกลไกกับม้าหมุนเติมผ่านชุดขับเคลื่อนเกียร์โดยตรงหรือเซอร์โวไดรฟ์ที่ซิงโครไนซ์ด้วยระบบอิเล็กทรอนิกส์ สำหรับฝาเกลียวพลาสติก หัวปิดแม่เหล็กฮิสเทรีซีสเป็นที่ต้องการในระดับสากล หัวเหล่านี้ใช้แรงบิดแม่เหล็กที่แม่นยำเพื่อขันฝาปิดให้แน่นโดยไม่ทำให้พื้นผิวพลาสติกเป็นรอยหรือลอกสันเกลียว หากความต้านทานของฝาปิดเกินขีดจำกัดการเชื่อมต่อแบบแม่เหล็กที่ตั้งไว้ หัวจะเลื่อนได้อย่างปลอดภัย ทำให้มั่นใจได้ว่าภาชนะทุกอันจะได้รับการผนึกกันลมที่เหมือนกัน การบูรณาการเซ็นเซอร์วิชันซิสเต็มหลังป้อมปิดจะตรวจสอบความสูงของตำแหน่งฝาครอบ มุมเอียง และความสมบูรณ์ของวงแหวนที่บ่งชี้การงัดแงะในทันที โดยจะคัดแยกขวดที่ชำรุดที่อยู่ปลายน้ำโดยอัตโนมัติ

การลงทุนในตัวเลือกเครื่องบรรจุเครื่องดื่มขั้นสูงที่ได้รับการออกแบบทางวิศวกรรมด้วยถ้วยล้าง CIP ในตัว ท่อร่วมการหล่อลื่นส่วนกลางอัตโนมัติ และการวินิจฉัยระยะไกลแบบเรียลไทม์ ช่วยให้โรงงานเครื่องดื่มบรรลุระดับประสิทธิภาพอุปกรณ์โดยรวม (OEE) เกิน 95% ด้วยการเลือกเทคโนโลยีวาล์วเติมที่ถูกต้อง ไม่ว่าจะเป็นแรงโน้มถ่วง ไอโซบาริก เติมร้อน หรือรีด peristaltic ผู้ผลิตเครื่องดื่มจะรับประกันความน่าเชื่อถือในการปฏิบัติงานในระยะยาว การควบคุมปริมาตรที่แม่นยำ และคุณภาพของผลิตภัณฑ์ที่ไม่ลดทอนลงในเครือข่ายการจัดจำหน่ายทั่วโลก
