เครื่องบรรจุเบียร์มีหน้าที่อะไร?

เครื่องบรรจุเบียร์ (หรือเครื่องบรรจุโรงเบียร์) ทำหน้าที่หลักในการจ่ายเบียร์อัดลมลงในภาชนะต่างๆ เช่น ขวด กระป๋อง หรือถังอย่างมีประสิทธิภาพ แม่นยำ และถูกสุขลักษณะ ในขณะที่ยังคงรักษาคุณภาพของผลิตภัณฑ์อย่างเคร่งครัดโดยใช้การรับออกซิเจนน้อยที่สุด ความแม่นยำเชิงปริมาตรที่แน่นอน การบรรจุด้วยแรงดันต้านที่ควบคุมได้ และความสมบูรณ์ของซีลที่เชื่อถือได้

โดยสรุป

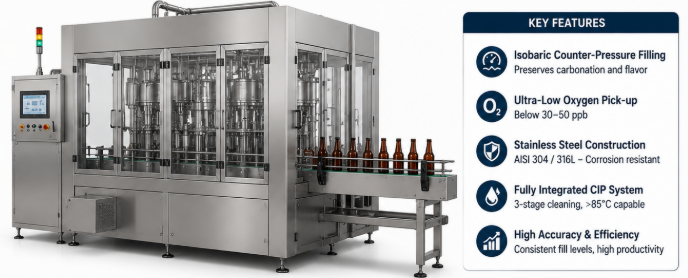

เครื่องบรรจุเบียร์คืออะไร?

เครื่องบรรจุเบียร์เป็นอุปกรณ์ทางอุตสาหกรรมที่ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะ สร้างขึ้นเพื่อถ่ายโอนเบียร์อัดลมจากถังเก็บไปยังภาชนะบรรจุภัณฑ์เชิงพาณิชย์ เช่น ขวดแก้ว กระป๋องอะลูมิเนียม หรือถังโลหะ ภายใต้แรงดันที่ควบคุมได้ โดยไม่สูญเสียคาร์บอนไดออกไซด์หรือปล่อยออกซิเจนที่ละลายมากเกินไป

ในสภาพแวดล้อมการผลิตเบียร์เชิงพาณิชย์สมัยใหม่ บรรจุภัณฑ์แสดงถึงการเปลี่ยนแปลงที่สำคัญ โดยจะต้องรักษาความสมบูรณ์ทางกายภาพและทางประสาทสัมผัสของคราฟต์เบียร์ไว้ เครื่องบรรจุโรงเบียร์โดยเฉพาะสามารถบรรลุสิ่งนี้ได้โดยใช้เทคโนโลยีการบรรจุแบบต้านแรงดัน (ไอโซบาริก) สารเติมของเหลวในบรรยากาศมาตรฐานไม่เหมาะกับเครื่องดื่มอัดลมโดยสิ้นเชิง เนื่องจากการสัมผัสกับอากาศโดยรอบที่ไม่มีแรงดันจะนำไปสู่การไล่แก๊สออกทันที เกิดฟองรุนแรง และสูญเสียของเหลวอย่างรุนแรง กลไกไอโซบาริกจะปรับความดันภายในขวดให้เท่ากันเพื่อให้ตรงกับแรงดันของถังเบียร์ที่มีสีสดใสก่อนที่ของเหลวจะไหลเข้าไป ช่วยรักษาสมดุลของคาร์บอนไดออกไซด์ตลอดกระบวนการ

จากมุมมองทางวิศวกรรม ฟิลเลอร์สมัยใหม่ทำงานภายในวงจรของไหลแบบวงปิดที่ปลอดเชื้อ สถาปัตยกรรมโครงสร้างโดยทั่วไปประกอบด้วยท่อร่วมของเหลวที่ทำจากสแตนเลสสตีล วาล์วเติมที่ควบคุมด้วยระบบนิวแมติก กระบอกสูบสำหรับยก และวงจรสุขาภิบาล CIP (Clean-In-Place) ในตัว ในระหว่างการทำงาน ภาชนะจะถูกยกขึ้นและปิดผนึกอย่างแน่นหนากับปะเก็นวาล์วเติม วงจรการบรรจุจะดำเนินการตามลำดับ: การอพยพอากาศ การอพยพล่วงหน้าหรือการไล่อากาศด้วยก๊าซเฉื่อย (เช่น CO2 ) แรงดันไอโซบาริก การจ่ายของเหลวโดยใช้แรงโน้มถ่วงหรือเชิงกล การระบายแรงดัน (การดมกลิ่น) และการลดขวดลงแบบควบคุม

แนวโน้มด้านวิศวกรรมโรงเบียร์ของยุโรปเน้นย้ำถึงการลดการดูดซึมออกซิเจนละลายน้ำ (DO) ในระหว่างลำดับนี้ ผู้บริโภคคราฟต์เบียร์ให้ความสำคัญกับความคงตัวของรสชาติและอายุการเก็บรักษาเป็นอย่างมาก โดยผลักดันให้ผู้ผลิตออกแบบโถบรรจุที่มีออกซิเจนต่ำพร้อมระบบสุญญากาศก่อนการอพยพสองชั้น นอกจากนี้ เครื่องจักรที่ทันสมัยยังให้ความสำคัญกับสตาร์วีลแบบเปลี่ยนคออย่างรวดเร็ว ขวดจำลอง CIP อัตโนมัติ และแท่นยกที่ขับเคลื่อนด้วยเซอร์โว เพื่อให้มั่นใจว่ามีการสลับระหว่างรูปทรงขวดแบบแปรผันได้อย่างมีประสิทธิภาพ โดยไม่ต้องปรับเทียบวาล์วด้วยตนเองอีกครั้ง

ประกาศหลักการปฏิบัติงาน : กุญแจสำคัญในการป้องกันการปะทุของโฟมระหว่างการบรรจุขวดด้วยความเร็วสูงคือขั้นตอนการ 'ดมกลิ่น' หลังจากที่ของเหลวถึงระดับความสูงในการเติมที่กำหนดโดยท่อระบายอากาศ พื้นที่ก๊าซเหนือของเหลวจะยังคงมีแรงดันอยู่ที่ระดับที่เท่ากัน วาล์วดมจะค่อยๆ ระบายก๊าซที่มีแรงดันนี้ออกสู่ระดับบรรยากาศในกระบวนการไอเสียแบบหลายขั้นตอนที่ได้รับการควบคุม การเร่งลดแรงดันนี้ทำให้เกิดนิวเคลียสอย่างรวดเร็วและเกิดการเดือดเกินอย่างรุนแรง ส่งผลให้ปริมาตรไม่สอดคล้องกันและมีการสูญเสียผลิตภัณฑ์มากเกินไป

ประโยชน์ของการใช้เครื่องบรรจุ

การใช้เครื่องบรรจุเบียร์อัตโนมัติช่วยเร่งปริมาณงานบรรจุภัณฑ์ ลดการเกิดออกซิเดชันของของเหลวให้เหลือน้อยที่สุด รับประกันระดับการบรรจุที่สม่ำเสมอ และลดต้นทุนแรงงานในการดำเนินงานในการดำเนินงานโรงเบียร์เชิงพาณิชย์ได้อย่างมาก

1. การลดไมโครออกซิเจนและอายุการเก็บรักษาที่ยาวนานขึ้น

   ศัตรูหลักของคราฟต์เบียร์บรรจุกล่องคือออกซิเจนละลายน้ำ ( $DO$ ) การเติมด้วยมือหรือแบบเปิดโล่งจะทำให้เบียร์สัมผัสกับออกซิเจนในชั้นบรรยากาศ ทำให้เกิดปฏิกิริยาออกซิเดชั่นที่ไม่พึงประสงค์ ซึ่งส่งผลให้เกิดรสชาติที่เหมือนกระดาษแข็ง การเกิดหมอกควัน และสีคล้ำลงภายในไม่กี่สัปดาห์ เครื่องบรรจุโรงเบียร์แบบอัตโนมัติใช้ระบบสุญญากาศก่อนการอพยพแบบคู่ก่อนการฉีดของเหลว โดยการดึงสุญญากาศบนขวดเปล่า ล้างด้วยคาร์บอนไดออกไซด์ ดูดสุญญากาศอันที่สอง และกดอีกครั้ง ออกซิเจนที่ตกค้างจะถูกกำจัดออกไป การควบคุมที่แม่นยำนี้จะช่วยลดออกซิเจนในบรรจุภัณฑ์ทั้งหมดให้เหลือระดับที่ต่ำมาก ปกป้องกลิ่นฮอปที่ละเอียดอ่อน และขยายความเสถียรของชั้นวางขายปลีก

2. ความแม่นยำเชิงปริมาตรที่แม่นยำและลดของเสีย

   วิธีการบรรจุแบบแมนนวลหรือต่ำกว่ามาตรฐานต้องเผชิญกับระดับปริมาตรที่ไม่สอดคล้องกัน ซึ่งเกิดจากการแปรผันของโฟม ความผันผวนของอุณหภูมิ และข้อผิดพลาดของผู้ปฏิบัติงาน เครื่องเติมแรงดันต้านสมัยใหม่ใช้ท่อระบายอากาศที่ได้รับการปรับเทียบอย่างแม่นยำหรือเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าเพื่อให้ได้ความแม่นยำในการเติมสูง ด้วยการป้องกันการปะทุของโฟมผ่านวงจรการลดแรงดันที่ควบคุมได้ การสูญเสียของเหลวจึงลดลงเหลือเพียงเศษเสี้ยวของเปอร์เซ็นต์เท่านั้น การนำของเหลวกลับมาใช้ใหม่นี้ช่วยเพิ่มอัตรากำไรได้โดยตรงโดยรักษาผลผลิตจากการผลิตเบียร์ทุกชุด

3. ความเร็วการประมวลผลที่ยอดเยี่ยมและความสามารถในการปรับขนาดทางอุตสาหกรรม

   บรรจุภัณฑ์เบียร์อุตสาหกรรมต้องใช้ความเร็วสูงในการประมวลผลปริมาณมากที่สดใหม่จากถังที่มีแสงสว่าง ระบบเติมแบบหมุนอัตโนมัติสามารถเติม ปรับระดับ และปิดผนึกได้หลายพันหน่วยต่อชั่วโมงอย่างต่อเนื่อง ระบบขับเคลื่อนเชิงกลในตัวจะซิงค์การป้อนเข้า การบรรจุ การปิดฝา และการจ่ายขวดในลูประบบอัตโนมัติอย่างต่อเนื่อง ปริมาณงานที่สูงนี้ช่วยลดปัญหาคอขวดในกระบวนการผลิต ทำให้โรงเบียร์สามารถขยายเครือข่ายการจัดจำหน่ายในขณะที่รักษาความต้องการด้านแรงงานให้น้อยที่สุด

4. สุขอนามัยทางจุลชีววิทยาที่เหนือกว่าและการปฏิบัติตามข้อกำหนด CIP

   กฎระเบียบด้านสุขอนามัยเชิงพาณิชย์กำหนดให้ต้องผ่านการฆ่าเชื้ออย่างสมบูรณ์บนพื้นผิวสัมผัสเครื่องดื่มทั้งหมด ตัวเติมอัตโนมัติสมัยใหม่สร้างจากสเตนเลสสตีล AISI 316L ที่ถูกสุขลักษณะ พร้อมพื้นผิวภายในที่เรียบเนียนเป็นพิเศษ ระบบขวดจำลองแบบผสานรวมช่วยให้สามารถดำเนินการทำความสะอาดในสถานที่ (CIP) และการฆ่าเชื้อในสถานที่ (SIP) โดยอัตโนมัติเต็มรูปแบบ การล้างด้วยกรดและโซดาไฟที่ร้อนจะไหลเวียนผ่านวาล์วภายใน ท่อร่วม และหัวฉีดแบบสัมผัส โดยไม่ต้องถอดชิ้นส่วนด้วยตนเอง ช่วยลดความเสี่ยงในการปนเปื้อนของแบคทีเรีย เช่น แลคโตบาซิลลัส หรือ Pediococcus.

การดำเนินงานโรงเบียร์ในยุโรปให้ความสำคัญกับประสิทธิภาพการใช้พลังงาน การใช้น้ำต่อเฮกโตลิตร และใช้พื้นที่น้อยที่สุดเมื่อเลือกการตั้งค่าบรรจุภัณฑ์ การผสานรวมสารตัวเติมประสิทธิภาพสูงโดยตรงภายใน อุปกรณ์สายการผลิตโรงผลิตเบียร์คราฟต์ แบบครบวงจรแบบ ครบวงจร ช่วยให้มั่นใจได้ถึงความซิงโครไนซ์ทางกลที่ราบรื่นระหว่างถังเก็บเบียร์ที่มีความสว่าง เครื่องล้างขวด และระบบบรรจุภัณฑ์ทุติยภูมิขั้นสุดท้าย

โซลูชั่นต่างๆ สำหรับเครื่องบรรจุขวดเบียร์

โซลูชันเครื่องบรรจุขวดเบียร์มีตั้งแต่เครื่องบรรจุด้วยมือขนาดเล็กและการตั้งค่ากึ่งอัตโนมัติเชิงเส้น ไปจนถึงระบบ Isobaric monoblock แบบหมุนอัตโนมัติความเร็วสูงที่ออกแบบมาสำหรับโรงเบียร์อุตสาหกรรมที่มีปริมาณมาก

1. ตัวเติมเชิงเส้นแบบแมนนวลและกึ่งอัตโนมัติ

ระบบการบรรจุเชิงเส้นตรงแบบแมนนวลและกึ่งอัตโนมัติเป็นตัวแทนของโซลูชันระดับเริ่มต้นซึ่งเหมาะอย่างยิ่งสำหรับโรงงานนำร่อง โรงเบียร์นาโน หรือการทดสอบแบทช์เชิงทดลอง โดยทั่วไปหน่วยเหล่านี้จะมีวาล์วต้านแรงดันแบบอินไลน์ 2 ถึง 6 ตัวที่ติดตั้งอยู่บนเฟรมแบบแมนนวล ผู้ปฏิบัติงานวางตำแหน่งขวดเปล่าด้วยตนเอง บังคับคันโยกนิวแมติกเพื่อกระตุ้นการอพยพและการบรรจุล่วงหน้า และขนย้ายขวดที่บรรจุแล้วด้วยตนเองไปยังสถานีปิดฝาแบบสแตนด์อโลน แม้ว่าราคาไม่แพงและกะทัดรัด แต่ปริมาณงานมีจำกัด และการสัมผัสกับอากาศแวดล้อมระหว่างการบรรจุและการปิดฝาส่งผลให้ได้รับออกซิเจนสูงขึ้นเมื่อเทียบกับระบบปิดอัตโนมัติเต็มรูปแบบ

2. ตัวเติมไอโซบาริกแบบอินไลน์อัตโนมัติเต็มรูปแบบ

ระบบเติมอัตโนมัติแบบอินไลน์ทำให้การขนส่งขวดเป็นอัตโนมัติผ่านสายพานลำเลียงเชิงเส้น โดยใช้ประตูกำหนดตำแหน่งเพื่อหยุดกลุ่มขวด 4 ถึง 12 ขวดภายใต้กลุ่มหัวเติม กระบอกสูบนิวแมติกอัตโนมัติจะผนึกปากขวดเข้ากับวาล์ว ดำเนินการอพยพล่วงหน้าแบบอัตโนมัติ การไล่ CO2 การบรรจุแบบไอโซบาริก และรอบการดม หลังจากเติมแล้ว กลุ่มคอนเทนเนอร์จะเคลื่อนที่เป็นเส้นตรงไปยังเครื่องปิดฝาแบบอินไลน์ การกำหนดค่านี้มอบโซลูชันที่สมดุลสำหรับโรงคราฟต์เบียร์ขนาดเล็กถึงขนาดกลางที่ต้องการการทำงานแบบอัตโนมัติ ประสิทธิภาพการใช้พื้นที่ปานกลาง และความเร็วปานกลางโดยไม่มีต้นทุนทางกลที่ซับซ้อนของระบบโรตารี

3. ระบบโรตารีไอโซบาริกโมโนบล็อกอัตโนมัติเต็มรูปแบบ

สารตัวเติมไอโซบาริกแบบโรตารีเป็นตัวแทนของเทคโนโลยีมาตรฐานสำหรับโรงงานผลิตเบียร์ระดับอุตสาหกรรมขนาดกลางถึงขนาดใหญ่ ในสถาปัตยกรรมโมโนบล็อกแบบหมุน สถานีล้าง เติม และปิดฝาจะรวมกันเป็นหนึ่งรอบวงล้อหมุนตรงกลางที่ขับเคลื่อนด้วยมอเตอร์หลักตัวเดียว ขวดป้อนเข้าด้วยสกรูไทม์มิ่งและสตาร์วีล โดยถ่ายโอนอย่างต่อเนื่องผ่านแต่ละโมดูลการประมวลผล เนื่องจากการเติมและการครอบเกิดขึ้นอย่างต่อเนื่องตามเส้นทางการเคลื่อนที่เป็นวงกลมอย่างต่อเนื่อง เครื่องจักรเหล่านี้จึงมีความเร็วในการทำงานสูงโดยมีการกวนของเหลวน้อยที่สุด นอกจากนี้ ระยะห่างระหว่างวาล์วเติมและหัวปิดก็ลดลง ทำให้สามารถฉีดน้ำ (fobbing) และปิดฝาครอบได้ทันทีเพื่อไล่อากาศในช่องคอได้อย่างมีประสิทธิภาพ

เหตุใดการกำหนดค่า monoblock แบบหมุนจึงได้รับความนิยมจากผู้ผลิตอุปกรณ์ชั้นนำ ลูกค้าเชิงพาณิชย์ในยุโรปและทั่วโลกให้ความสำคัญกับการยกเว้นออกซิเจนในพื้นที่คอสูงสุดเหนือคุณสมบัติอื่นๆ เกือบทั้งหมด ในฟิลเลอร์โมโนบล็อกแบบหมุน จะมีการฉีดน้ำร้อนแรงดันสูงไปที่คอขวดทันทีที่ออกจากวาล์วเติม สิ่งนี้ทำให้เกิดฟองที่ควบคุมได้ ("fobbing") ซึ่งดันให้เกิดฟองขึ้นจนถึงปากขวด โดยขับอากาศในชั้นบรรยากาศออกไปเพียงไม่กี่มิลลิวินาทีก่อนที่จะกดฝาเม็ดมะยมให้เข้าที่

อุปกรณ์เสริมเครื่องบรรจุขวดเบียร์

อุปกรณ์เสริมสำหรับเครื่องบรรจุขวดเบียร์ประกอบด้วยเครื่องล้างขวดคอนเทนเนอร์ เครื่องฉีดโฟมแรงดันสูง เครื่องปิดฝาอัตโนมัติ เครื่องพาสเจอร์ไรเซอร์แบบแฟลช ระบบติดฉลาก และเครือข่ายการลำเลียงแบบครบวงจรที่สร้างสายการบรรจุแบบเหนียว

สายการบรรจุโรงเบียร์ที่มีประสิทธิภาพอาศัยเครื่องจักรเสริมที่ทำงานประสานกันอย่างแม่นยำกับหน่วยบรรจุหลัก ก่อนที่จะเข้าสู่สายพานบรรจุ ขวดแก้วเปล่าจะต้องผ่านการทำความสะอาดอย่างละเอียดภายในโมดูลการล้างอัตโนมัติ เครื่องล้างแบบหมุนกลับด้านขวด 180 องศาเหนือหัวฉีดแบบพิเศษที่ฉีดน้ำฆ่าเชื้อ อากาศ หรือ ก๊าซ CO2 เพื่อไล่ฝุ่น อนุภาคแก้ว หรือสิ่งตกค้างโดยรอบ

หลังจากเติมขวดแล้ว ขวดจะเคลื่อนไปยังโมดูลปิดทันที ขวดเบียร์แก้วใช้ฝามงกุฎหรือจุกปิดแบบสวิงเป็นหลัก ในขณะที่กระป๋องอะลูมิเนียมใช้เครื่องเย็บแบบหมุน ป้อมปืนครอบมงกุฎใช้แรงในแนวตั้งที่ควบคุมได้บนฝาครอบมงกุฎเหล็ก ทำให้เกิดการผนึกแน่นหนาเหนือผิวขวดแก้ว

เพื่อให้บรรลุถึงความเสถียรในการเก็บรักษาทางจุลชีววิทยาในระยะยาวโดยไม่ต้องพึ่งสารเติมแต่งสารกันบูด ขวดที่บรรจุและปิดผนึกมักจะผ่านระบบพาสเจอร์ไรซ์ขั้นปลายน้ำ หน่วยแฟลชพาสเจอร์ไรซ์จะทำความร้อนเบียร์ก่อนที่จะบรรจุ ในขณะที่พาสเจอร์ไรส์แบบอุโมงค์จะลำเลียงภาชนะที่บรรจุและปิดผนึกผ่านโซนสเปรย์น้ำร้อนที่มีการควบคุมเพื่อกำจัดยีสต์และแบคทีเรียในป่า

ในที่สุด ขวดจะผ่านสถานีทำให้แห้งด้วยมีดลมเพื่อขจัดการควบแน่นที่พื้นผิวก่อนเข้าสู่เครื่องติดฉลากแบบไวต่อแรงกดอัตโนมัติหรือกาวเย็น ระบบการห่อ เครื่องแพ็คกล่อง และเครื่องจัดเรียงพาเลทอัตโนมัติ จะทำให้ขั้นตอนการบรรจุหีบห่อเสร็จสิ้นที่ส่วนท้ายของสายการผลิต

เคล็ดลับการบำรุงรักษาและการใช้งาน : เพื่อรักษาซีลให้สม่ำเสมอและป้องกันการแตกของกระจกระหว่างการครอบมงกุฎ ช่างเทคนิคควรตรวจสอบโปรไฟล์การสึกหรอของดายย้ำปิดฝาทุกสัปดาห์ ความสูงของแคปเปอร์ที่ปรับไม่ถูกต้องหรือแหวนย้ำที่สึกหรอทำให้เกิดการแตกหักเล็กน้อยในผิวเคลือบคอแก้วหรือการเสียรูปของฝาครอบไม่สม่ำเสมอ สิ่งนี้นำไปสู่การรั่วไหลของคาร์บอนไดออกไซด์ช้าลง การเกิดออกซิเดชันของเบียร์ก่อนเวลาอันควร และอาจเกิดขวดแตกระหว่างการพาสเจอร์ไรซ์ในอุโมงค์ปลายน้ำ

การบรรลุความสอดคล้องในการปฏิบัติงานอย่างสมบูรณ์ในโมดูลบรรจุภัณฑ์เหล่านี้ จำเป็นต้องมีโครงร่างระบบที่ซิงโครไนซ์อย่างสมบูรณ์ การผสานรวมระบบเสริมเหล่านี้เข้ากับ ระบบการหมักเบียร์คราฟต์และการต้มเบียร์ ที่สมบูรณ์แบบ ทำให้มีการควบคุมอัตโนมัติของ PLC แบบรวมศูนย์ การกระจายพลังงานที่คล่องตัว และการควบคุมความเร็วของสายที่สมดุลทั่วทั้งโรงงาน

บทสรุป

เครื่องบรรจุเบียร์เป็นทรัพย์สินทางอุตสาหกรรมหลักที่ออกแบบมาเพื่อปกป้องความสดของเบียร์ รักษาคาร์บอนไดออกไซด์ที่แม่นยำ กำจัดออกซิเจนที่ละลายน้ำ และเพิ่มประสิทธิภาพการบรรจุให้สูงสุดภายในการดำเนินการผลิตเบียร์เชิงพาณิชย์สมัยใหม่

การเลือกเครื่องบรรจุโรงเบียร์ที่เหมาะสมที่สุดจำเป็นต้องประเมินกำลังการผลิตเป้าหมาย รูปแบบภาชนะที่ต้องการ ปริมาณออกซิเจนในบรรจุภัณฑ์ทั้งหมด และพื้นที่ว่าง ตั้งแต่ตัวเติมเชิงเส้นขนาดกะทัดรัดสำหรับการขยายชุดงานฝีมือไปจนถึงสถาปัตยกรรมโมโนบล็อกแบบหมุนความเร็วสูงที่รวมอยู่ใน ระบบสายการบรรจุเบียร์อุตสาหกรรม ที่สมบูรณ์ การลงทุนในวิศวกรรมไอโซบาริกที่มีความแม่นยำทำให้มั่นใจได้ว่าทุกขวดจะเข้าถึงผู้บริโภคปลายทางตรงตามที่ผู้ผลิตเบียร์ตั้งใจไว้
